Документация
Связи
Типизация связей, которые используются в ArchiMate, и их способ применения
| Пример | Описание |
|---|---|

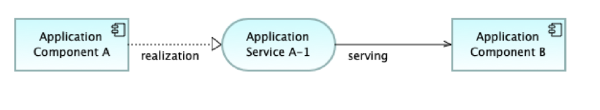

 | "Приложение A" предоставляет данные службе "A-1", которая используется "Приложением B" Это иллюстрирует зависимость между приложениями. Используются структурные взаимосвязи "Реализация" и "Обслуживание" |

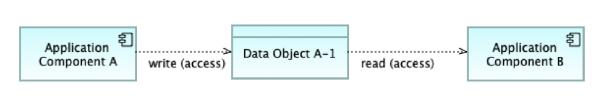

 | Объект данных "А-1" передается из "Приложения А" в "Приложение Б". Объект данных моделируется явно, и используется отношение зависимости "Доступ". |

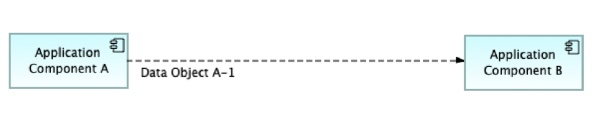

 | Объект данных "А-1" передается из "Приложения A" в "Приложение B". Имя объекта данных помечается как имя (label) потокового соединения между компонентами приложения. Динамические отношения "Поток" можно использовать в тех случаях, когда на одной диаграмме имеется много потоковых данных — для простоты и лучшей читаемости. |

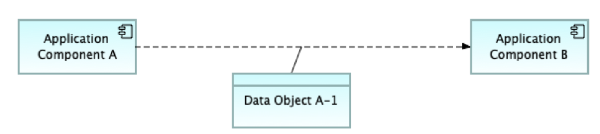

 | Объект данных "А-1" передается из "Приложения А" в "Приложение Б". Объект данных явно моделируется и связан с отношением "Поток" между приложениями A и B. |

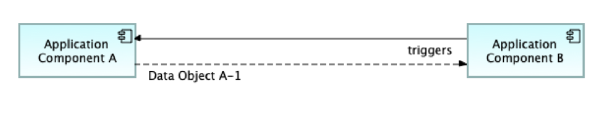

 | "Приложение Б" запрашивает данные у "Приложения А" через отношение "Запуск". Объект данных "А-1" передается из "Приложения А" в "Приложение Б". Создается динамическая связь: "Триггер" и "Поток". |

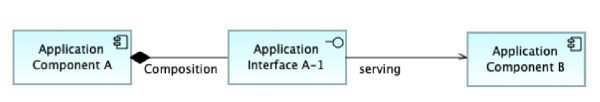

 | "Приложение А" предоставляет интерфейс "А-1", который обслуживает "Приложение Б". Используются структурные взаимосвязи "Композиция" и отношение зависимости "Обслуживание". |
